生料立磨回转卸料器是专门为水泥厂生料入磨设计生产的定量给料以及作为正压或负压输送系统中的锁风喂料装置.回转卸料器其结构简单,
性能可靠,密封性能好,有可以更换的抗磨内衬及检查门,其结构特点规定能够解决入磨物料不因有粒度而卡死的问题.在国内外的长期使用中凸显本设备的特点——外型尺寸较小,容易推广使用.
大型立磨回转下料器的结构是回转叶轮,壳体,驱动装置等,回转叶轮上都焊有耐磨板从而提高了叶轮的使用寿命;回转卸料器的入料口中心距和壳体中心线有一定的偏差,是为了适用于颗粒较大的物料的进入.
生料立磨回转卸料器的壳体内衬大都装有抗磨层;叶轮是由两端轴承支承,可以保证叶轮和壳体之间的间隙均匀;由于入料温度较高,叶轮与壳体之间留有相应的间隙.两端密封是用石棉盘根密封,方式简单,密封性好,容易操作及更换.

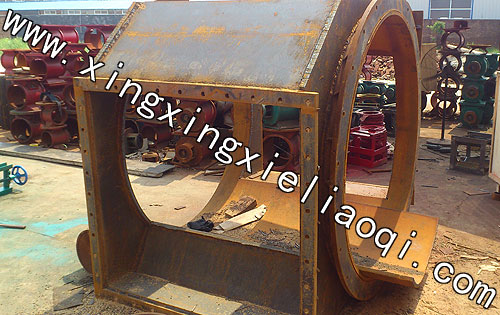

正加工壳体.

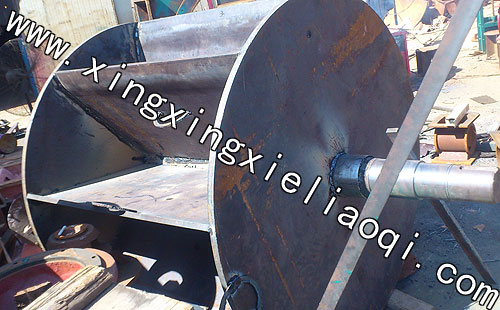

正加工转子.

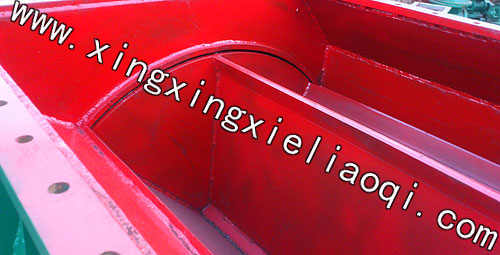

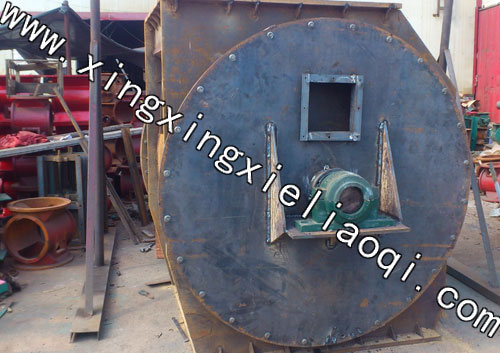

半成品立磨锁风下料阀
特殊加工转子.
立磨锁风下料阀系引进技术,已配套用于2500～5000t/d 水泥生产线立式磨煤粉和生料制备系统.阀体内衬采用热处理工艺制作,具有良好的耐磨性能.转子间隙可灵活调整,在旋转喂料的同时,能有效阻断高温气体.配有压缩空气清堵装置,可防止湿粘物料在阀芯部位的粘堵.
大型立磨回转下料器是在定变量旋转喂料机的基础上,为适应大型块状物料工艺系统高温气体阻断而设计的专用旋转式锁风阀,该阀除具有旋转喂料机的各项功能外,还优先考虑了在高温气体下阻断功能,阀体整体设计结构紧凑,维护方便,且转子间隙可调,其主要零部件均选用优质耐高温低合金钢制造.转子中心吹入间歇压力气体,能有效的清除粘土质物料在阀芯上的粘堵,大大改善了阀体本身的工作条件,提高了阀体的抗冲击能力和减速性能.阀体的动力配制选用高质量直联式电机,配以软起动器控制,其动力稳定可靠.
大型立磨回转下料器立磨入料配套的大型旋转式锁风下料阀系引进国外技术,应用于生料立磨以及煤立磨.具有锁风效果好,不粘料,耐磨,转子间隙可以灵活调整等特点.耐磨件刮料板,内衬磨损后可以更换,整个阀体可以重复修复,多次使用,使用时间长.既可以采用进口减速机直接装在阀体上,结构紧凑,安装灵活,也可以采用国产减速机配减速机底座,维修方便,设备费用低.能力(SW180*140C 550吨/小时)转子直径(φ1800mm)高度(2508mm).
生料立磨回转卸料器安装尺寸图:
立磨锁风下料阀安装尺寸图:
大型立磨回转下料器参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
立磨锁风下料阀A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
生料立磨回转卸料器B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
