链轮式卸料器,YCD-H型星型卸料器,YCD-HG型星型卸料器

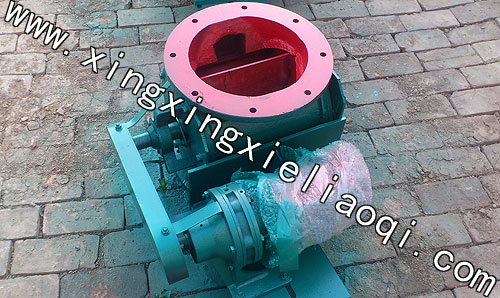

链轮式卸料器是除尘设备排灰,送风及其他设备给料的主要设备,适用于粉状物料和颗料状物料.

链轮式卸料器性能优势及特点
1,本产品加工精度高,具有锁气功能,可用于粉碎,分级系统的粉料定量供料器,又可作为分离,收尘等系统的卸料器,或用于压送式,吸送式气力输送系统.
2,带有压力平衡装置,可用在正压,负压输送系统.
3,可采用铸铁,铸钢,不锈钢,钛钢等多种材质,法兰口可为方形或圆形等多种结构形式,满足用户不同需求.
链轮式卸料器是除尘设备排灰,送风及其他设备给料的主要设备,适用于粉状物料和颗料状物料.YCDHG型星型卸料器广泛应用于除尘,冶金,化工,钢铁,电力等行业.
链轮式卸料器(B)常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器可以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力
输送能正常工作,同时,又能将卸料器的上,下部气压隔断而起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件.

详细介绍

链轮式卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器可以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断而起到锁气作用.因此,星型卸料器是气力输送系统中常用的重要部件.
一,链轮式卸料器工作原理
星型卸料器又称旋转给料器,关风器,是由带有数个叶片的转子在圆筒形机壳内旋转,从上部料斗落入的物料,充塞在叶片间的空格内,随叶片的旋转而卸出.
链轮式卸料器安装尺寸图:

YCD-H型星型卸料器安装尺寸图:

参数表:

型号数据名称		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用户要求订作
工作温度℃		T≤80℃
物料		粉状，颗粒状
电机	型号	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

链轮式卸料器A型外形尺寸:

型号	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

YCD-H型星型卸料器B型外形尺寸:

型号	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
