双层气动翻板阀原理:气动双层翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.主要有单,双层翻板阀,双层翻板阀主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态,来防止空气窜流.如果是在正压输送下,气动双
层翻板阀还可起到平衡及增压阀的助流作用,以达到设备即能连续脉动给料的同时又具有锁气的功能,满足气力输送粉粒体物料的要求.
双层气动锁气翻板阀详细说明:气动双层翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.利用物料自重交互开启,通过配备的杠杆系统,保证阀板可靠的复位,防止野风吹入.该机结构紧凑,工作平稳可靠.普遍用于建材,冶金,化工,电力等行业,作为各类除尘设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置.

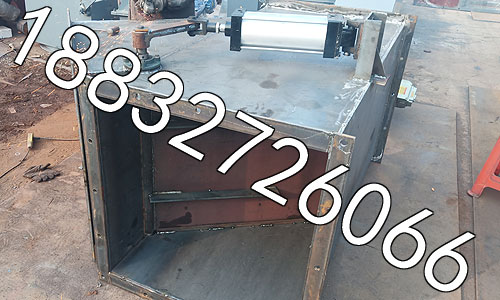

气动双层翻板阀法兰和阀板.

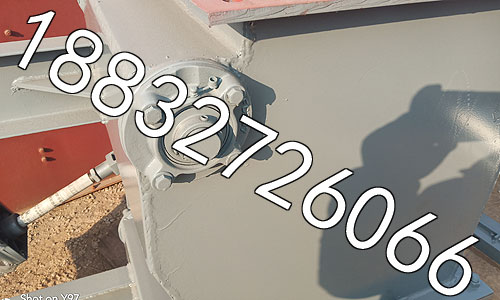

双层气动翻板阀轴承.

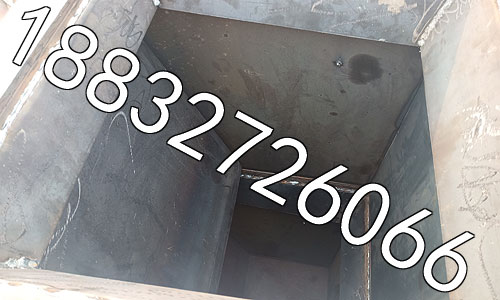

双层气动锁气翻板阀半成品进料口.

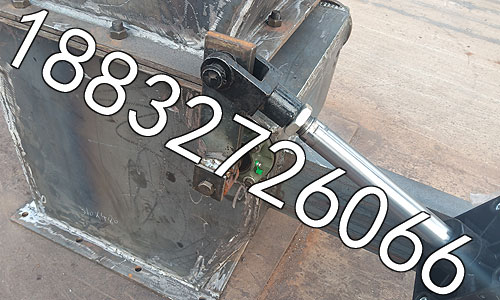

气动双层翻板阀气缸阀板连接.

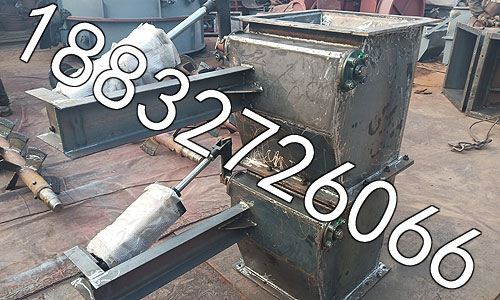

双层气动翻板阀侧面.

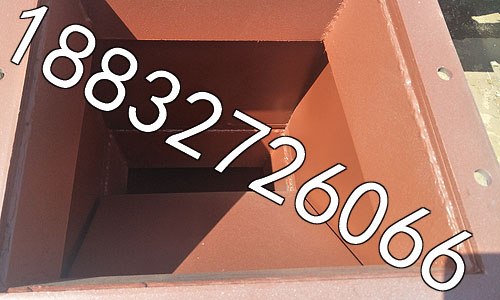

双层气动锁气翻板阀半成品.

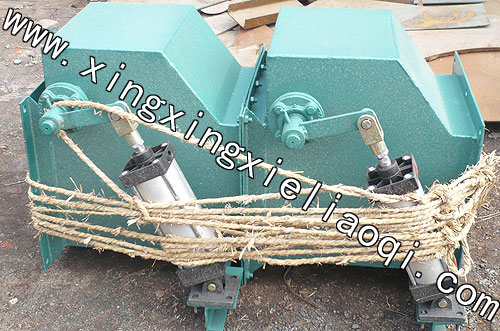

气动双层翻板阀成品.

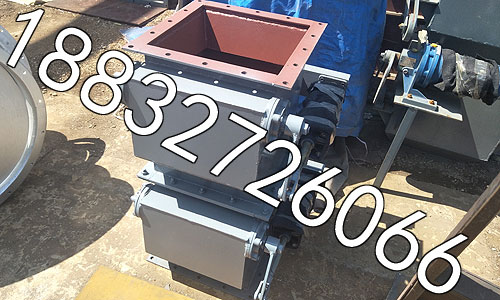

双层气动翻板阀成品.

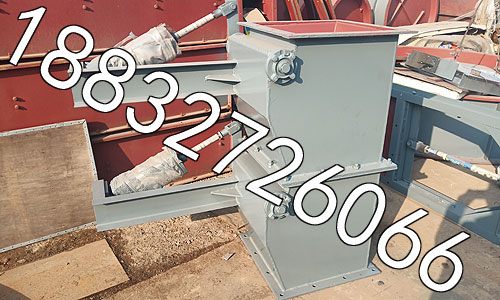

双层气动锁气翻板阀成品.
双层气动翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.
双层气动锁气翻板阀产品型号:ZJSXF-I/II重锤式 DFSXF-I/II电动
双层气动翻板阀产品规格:DN150-DN800 150*150-800*800
双层气动翻板阀适用温度: ≤300℃
双层气动锁气翻板阀驱动方式:气动
气动双层翻板阀适用介质:干燥粉尘物料,固体小颗粒
双层气动翻板阀产品用途:锁风翻板阀广泛适用于建材,冶金,化工,电力等行业,作为各类除设备的灰斗卸料装置
双层气动锁气翻板阀及各种磨机,烘干机,料仓等设备的给卸料装置,防止野风吹入.
气动双层翻板阀结构特点:锁风翻板阀采用钢板焊接结构,配重杆自复位机构,结构紧凑,工作平稳可靠
双层气动翻板阀工作原理:气动双层翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.
双层气动锁气翻板阀性能参数:
公称压力 |
适用温度 |
适用介质 |
0．05Mpa |
≤300℃ |
晶粒、颗粒、粉状物料等 |
气动双层翻板阀外形尺寸:
A×A1 |
B×B1 |
C×C1 |
H1 |
H2 |
L1 |
L2 |
L3 |
n-d |
传动装置 |
功率 KW |
卸灰量 m³/h |
150×150 |
195×195 |
230×230 |
500 |
|
420 |
|
705 |
8-Φ10 |
BWY-15-59 |
0.55 |
2.5~3.5 |
200×200 |
245×245 |
280×280 |
600 |
440 |
490 |
880 |
782 |
8-Φ10 |
BWY-15-59 |
0.55 |
5~7 |
220×220 |
265×265 |
300×300 |
620 |
450 |
510 |
920 |
802 |
8-Φ10 |
BWY-15-59 |
0.55 |
5~7.5 |
250×250 |
305×305 |
350×350 |
650 |
480 |
580 |
980 |
867 |
12-Φ10 |
BWY-18-71 |
0.75 |
7~10 |
300×300 |
355×355 |
400×400 |
750 |
540 |
610 |
1220 |
1240 |
12-Φ10 |
BWY-22-71 |
1.1 |
9~15 |
320×320 |
375×375 |
420×420 |
780 |
560 |
630 |
1260 |
1264 |
12-Φ12 |
BWY-22-71 |
1.1 |
10~18 |
400×400 |
455×455 |
500×500 |
950 |
700 |
750 |
1500 |
1550 |
16-Φ12 |
BWY-2215-121 |
1.5 |
12~27 |
428×428 |
483×483 |
528×528 |
1000 |
760 |
764 |
1528 |
1600 |
16-Φ12 |
BWY-2215-121 |
1.5 |
13~30 |
450×450 |
505×505 |
550×550 |
1050 |
800 |
775 |
1550 |
1680 |
16-Φ12 |
BWY-2215-121 |
1.5 |
17~37 |
480×480 |
535×535 |
580×580 |
1100 |
800 |
790 |
1580 |
1720 |
20-Φ14 |
BWY-2215-121 |
1.5 |
19~41 |
500×500 |
555×555 |
600×600 |
1150 |
850 |
800 |
1600 |
1750 |
20-Φ14 |
BWY-2215-121 |
1.5 |
22~48 |
600×600 |
655×655 |
700×700 |
1350 |
980 |
960 |
1920 |
1820 |
20-Φ14 |
BWY-2715-121 |
3 |
38~82 |
480×690 |
535×745 |
580×790 |
1100 |
800 |
790 |
1580 |
1910 |
20-Φ14 |
BWY-2715-121 |
3 |
43~90 |
400×720 |
455×775 |
500×820 |
950 |
700 |
750 |
1500 |
2210 |
18-Φ14 |
BWY-2715-121 |
3 |
22~48 |
600×800 |
655×855 |
700×900 |
1350 |
980 |
960 |
1920 |
2290 |
22-Φ14 |
BWY-2715-121 |
3 |
52~113 |
700×700 |
755×755 |
800×800 |
1550 |
1160 |
960 |
2220 |
2290 |
20-Φ14 |
BWY-2715-121 |
3 |
70~155 |
800×800 |
855×855 |
900×900 |
1650 |
1260 |
1060 |
2320 |
2290 |
24-Φ14 |
BWY-2715-121 |
3 |
91~197 |
800×1000 |
855×1055 |
900×1100 |
|
1260 |
|
2320 |
2400 |
28-Φ18 |
BWY-2715-121 |
3 |
107~230 |
900×900 |
955×955 |
1000×1000 |
|
1380 |
|
2500 |
2400 |
24-Φ14 |
BWY-2715-121 |
3 |
150~280 |
1000×1000 |
1090×1090 |
1145×1145 |
|
1500 |
|
2940 |
2640 |
28-Φ18 |
BWY-3322-187 |
4.5 |
168~350 |
1200×1200 |
1290×1090 |
1345×1345 |
|
1700 |
|
3200 |
2850 |
32-Φ18 |
BWY-3322-187 |
4.5 |
220~420 |
