排料阀,电动排料阀,旋转排料阀

电动排料阀,旋转排料阀安装在粉尘类排料装置中,可使粉尘料在排放过程中处于封闭状态,有效防止了粉尘外泄,改善了生产条件和环境.该阀运转平稳,维修量小,易操作.



电动排料阀一种用于粉尘类排料设备上的封闭排料装置.它主要在一个圆形阀壳内同轴心安有圆柱壳体状的内旋转体,阀壳柱面上下各有一个开口,内旋转体柱面有一个开口,阀壳上下开口用法兰连结,两端安有端盖.这样的阀门安装在粉尘类排料装置中,可使粉尘料在排放过程中处于封闭状态,有效防止了粉尘外泄,改善了生产条件和环境.该阀运转平稳,维修量小,易操作.



高温回转阀详细介绍


排料阀圆口。

电动排料阀单接盘式。

旋转排料阀双接盘式。

排料阀圆口简型。

电动排料阀防爆式。

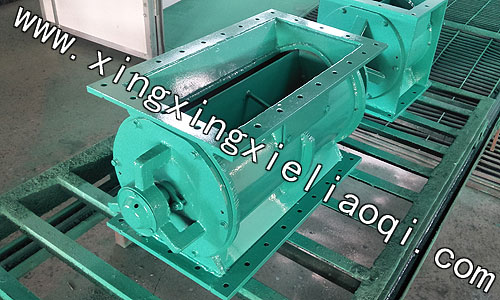

旋转排料阀长方形。

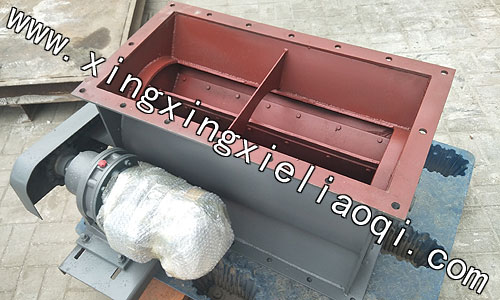

排料阀木粉专用。

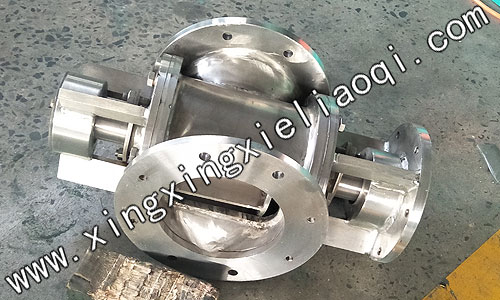

电动排料阀不锈钢圆口。

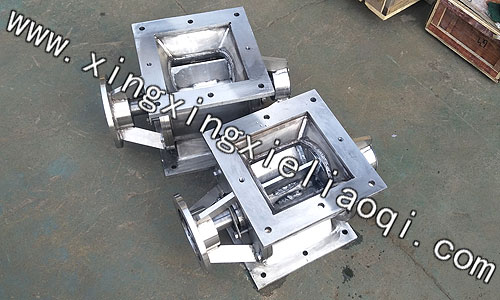

旋转排料阀不锈钢方口。
电动排料阀,旋转排料阀特点:
1,电动排料阀,旋转排料阀结构紧凑,造型美观,使用方便.
2,电动排料阀,旋转排料阀运转平稳,噪音低.
3,电动排料阀,旋转排料阀由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.
4,电动排料阀通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖,体积小,重量轻.
5,旋转排料阀运转可靠平稳,噪音低,故障少,寿命长,齿合件采用球墨铸铁与轴承钢等.使用性能好,耐磨性高.
6,电动排料阀轴承,齿箱,远离阀体,避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件,润滑系统的使用寿命.
7,本厂也可按用户要求设计制造.(支架联轴器皮带链条传动)
8,本产品采用00号减速机专用润滑脂,请定期检查,加油.
电动排料阀,旋转排料阀安装尺寸图:

电动排料阀,旋转排料阀安装尺寸图:

电动排料阀,旋转排料阀参数表:

型号
数据
名称
YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量 L/r
2
4
6
8
10
12
14
16
18
20
26
30
r/min
Z型
33 也可按用户要求订作
工作温度℃
T≤80℃
物料
粉状,颗粒状


型号
Y801-4
Y802-4
Y90S-4
Y90L-4
Y100
L1-4
Y100
L1-4
KW
0.55
0.75
1.1
1.5
2.2
3
r/min
1390
1400
1430
重量
53
71
86
101
121
141
161
181
191
221
251
301

电动排料阀,旋转排料阀A型外形尺寸:

型号 A B C E F M H h ф
YJD02型 240 200 150 650 420 122.5 225 12 9
YJD04型 260 230 180 758 526 140 280 15 11
YJD06型 280 250 200 778 536 150 300 15 11
YJD08型 300 270 220 798 546 160 320 15 13
YJD10型 320 290 240 880 628 170 340 18 13
YJD12型 340 310 260 900 638 180 360 18 17
YJD14型 360 330 280 920 648 190 380 20 17
YJD16型 380 350 300 960 678 200 400 20 17
YJD18型 400 370 320 980 688 220 440 22 17
YJD20型 420 390 340 1000 698 230 460 22 17
YJD26型 480 450 400 1150 740 260 520 24 17
YJD30型 520 490 440 1190 755 280 560 24 17

旋转排料阀B型外形尺寸:

型号 фA фB фC E F M H h ф
YJD02型 250 210 150 650 420 122.5 225 12 9
YJD04型 280 240 180 758 526 140 280 15 11
YJD06型 300 260 200 778 536 150 300 15 11
YJD08型 320 280 220 798 546 160 320 15 13
YJD10型 340 300 240 880 628 170 340 18 13
YJD12型 360 320 260 900 638 180 360 18 17
YJD14型 380 340 280 920 648 190 380 20 17
YJD16型 400 360 300 960 678 200 400 20 17
YJD18型 420 380 320 980 688 220 440 22 17
YJD20型 440 400 340 1000 698 230 460 22 17
YJD26型 500 460 400 1150 740 260 520 24 17
YJD30型 540 500 440 1190 755 280 560 24 17
