水冷却型关风器,带水冷却型关风机,水冷却设计星形卸料器

带水冷却型关风机主要是适用于卸温度500-600度物料,转子轴采有空心轴,通过循环水来降温达到顺利卸料作用.



水冷却型关风器又称星形卸料器或关风机,广泛应用于粉体工程专业的储存,给料,定量供料,气力输送和除尘系统中.在袋式除尘器及旋风除尘器出口配有星形卸料器,将除尘器灰斗中粉尘及时排出又保证除尘系统的密闭.
水冷却设计星形卸料器是一种电动式卸料器,由阀体,星形叶轮,电动机,减速机组成,阀体和叶轮可用钢板焊制,也可铸造.星形卸料器工作时,粉尘靠重力落入,充满上面和侧面的星形叶片空格.叶片转子由电动机通过减速机转动轴带动,叶轮转到下部粉尘靠自重卸下.
水冷却型关风器在两端外置端盖上各留2个接水口,通过水在端盖里的循环来降低轴承运行温度,保护和延长轴承使用寿命.

带水冷却型关风机详细介绍

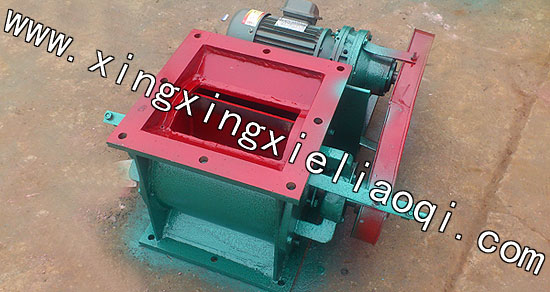

水冷却型关风器成品。

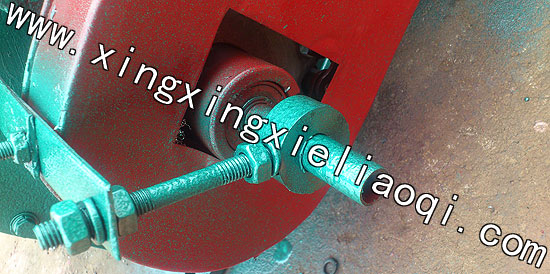

带水冷却型关风机,水冷却设计星形卸料器水管。
水冷却设计星形卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断起到锁气作用.因此, 星型卸料器是气力输送系统中常用的重要部件.
水冷却型关风器可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.
水冷却设计星形卸料器的特点:
   1,带水冷却型关风机结构紧凑,造型美观,使用方便.
   2,水冷却型关风器运转平稳,噪音低.
   3,带水冷却型关风机由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.
   4,水冷却设计星形卸料器可按用户要求设计制造.
   5,水冷却型关风器产品在出厂前,以注有针轮摆线减速机专用润滑脂,请定期检查加油.
6,带水冷却型关风机进出物料的上,下法兰口基本是方形或圆形,连接方式分为直连式和链条式,也可以由用户选定.
7,水冷却型关风器的特点是在转子叶片的端部增加衬聚氟乙烯密封条,能保证叶片端部与壳内壁有良好接触,可方便地调节叶片端部与壳体的距离,使叶片与壳体内部保持良好接触,具有更好的锁气性能.
8,带水冷却型关风机它所输送物料的温度一般可达280°C,两端轴承与叶轮有一定隔离,能防止超细小粉料与轴承接触,我们还可以可根据用户要求制作输送物料的温度可达800°C的耐高温型星型卸料器.
水冷却设计星形卸料器安装尺寸图:

水冷却型关风器安装尺寸图:

带水冷却型关风机参数表:

型号
数据
名称
YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量 L/r
2
4
6
8
10
12
14
16
18
20
26
30
r/min
Z型
33 也可按用户要求订作
工作温度℃
T≤80℃
物料
粉状,颗粒状


型号
Y801-4
Y802-4
Y90S-4
Y90L-4
Y100
L1-4
Y100
L1-4
KW
0.55
0.75
1.1
1.5
2.2
3
r/min
1390
1400
1430
重量
53
71
86
101
121
141
161
181
191
221
251
301

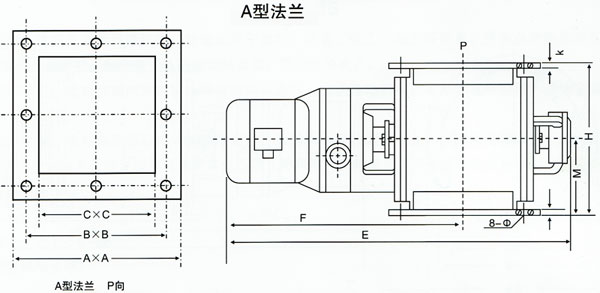

水冷却设计星形卸料器A型外形尺寸:

型号 A B C E F M H h ф
YJD02型 240 200 150 650 420 122.5 225 12 9
YJD04型 260 230 180 758 526 140 280 15 11
YJD06型 280 250 200 778 536 150 300 15 11
YJD08型 300 270 220 798 546 160 320 15 13
YJD10型 320 290 240 880 628 170 340 18 13
YJD12型 340 310 260 900 638 180 360 18 17
YJD14型 360 330 280 920 648 190 380 20 17
YJD16型 380 350 300 960 678 200 400 20 17
YJD18型 400 370 320 980 688 220 440 22 17
YJD20型 420 390 340 1000 698 230 460 22 17
YJD26型 480 450 400 1150 740 260 520 24 17
YJD30型 520 490 440 1190 755 280 560 24 17

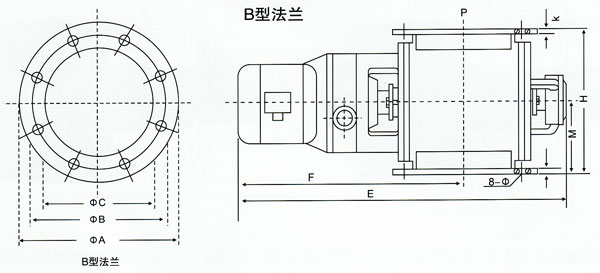

水冷却型关风器,带水冷却型关风机,水冷却设计星形卸料器B型外形尺寸:

型号 фA фB фC E F M H h ф
YJD02型 250 210 150 650 420 122.5 225 12 9
YJD04型 280 240 180 758 526 140 280 15 11
YJD06型 300 260 200 778 536 150 300 15 11
YJD08型 320 280 220 798 546 160 320 15 13
YJD10型 340 300 240 880 628 170 340 18 13
YJD12型 360 320 260 900 638 180 360 18 17
YJD14型 380 340 280 920 648 190 380 20 17
YJD16型 400 360 300 960 678 200 400 20 17
YJD18型 420 380 320 980 688 220 440 22 17
YJD20型 440 400 340 1000 698 230 460 22 17
YJD26型 500 460 400 1150 740 260 520 24 17
YJD30型 540 500 440 1190 755 280 560 24 17
