当前位置:首页 - 产品目录-电动排灰阀,星型排灰阀

排灰阀,电动排灰阀,星型排灰阀

电动排灰阀,星型排灰阀主要是用于环保行业用于除尘器料口配套下料使用,一般是属于自然下料,有需要特殊要求需订做.


电动排灰阀用途:电动排灰阀,星型排灰阀广泛用于建材,冶金,化工,电力等行业,作为各类除尘设备的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置.
电动排灰阀,星型排灰阀当上部料仓的物料靠自重落下充填在叶片之间的旷地空闲中,随叶片的旋转而在下部卸出,因此,星型卸料器可以定量而连续地卸料.
电动排灰阀,星型排灰阀常用在力量输出系统中,对于压力输出系统或负压输出系统, 星型卸料器可以平均,连续地向输料管供料,以保证力量输出管内的气,固体比较不乱,从而负力量输送能正常工作,同时,又能将卸料器的上,下部气压隔断而起到锁气作用.因此,星型卸料器是力量输送系统中常用的重要部件.

电动排灰阀,星型排灰阀详细介绍

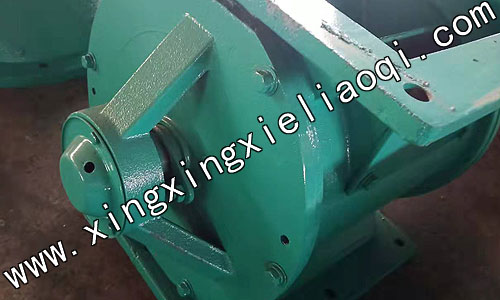

排灰阀电机接盘和减速机。

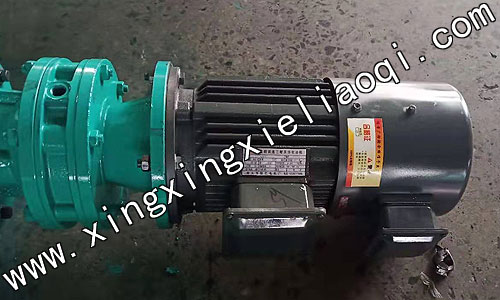

电动排灰阀减速机,接盘,前盖。

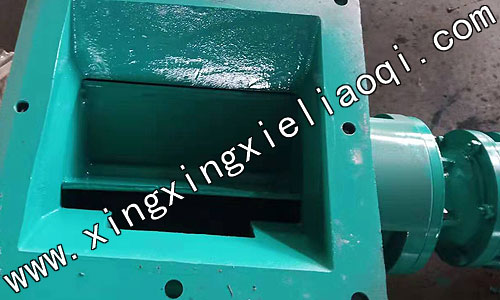

星型排灰阀阀体,转子。

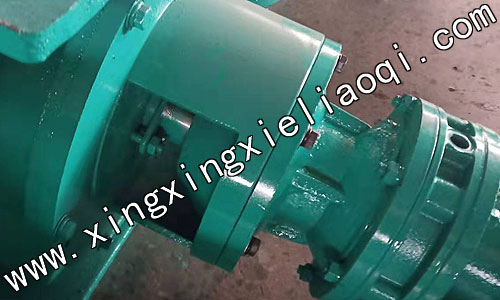

排灰阀后盖和压盖密封。

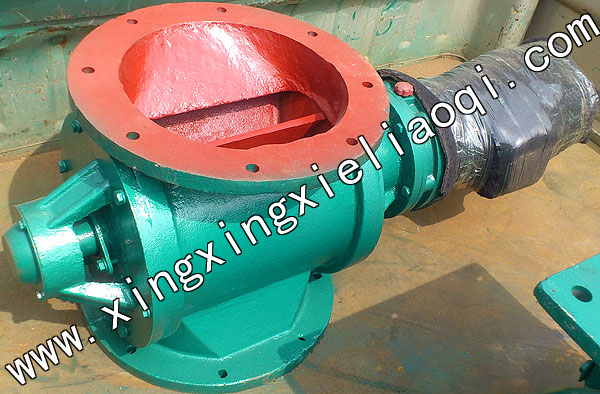

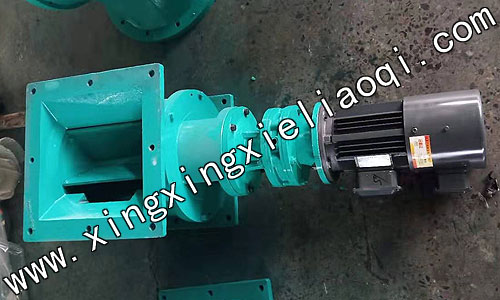

电动排灰阀,星型排灰阀整机。

星型排灰阀特点:
一,电动排灰阀耐磨损封锁型转子叶轮该型星型卸料器特点是转子叶片的端部衬聚氟乙烯密封条,能保证叶片端部与壳内壁有良好接触,并且磨损后可利便地调节叶片端部,使其仍旧与壳体内部保持良好接触,具有更好的锁气机能.
二,星型排灰阀它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离,能防止超细粉料与轴承接触.耐高温型输送物料的温度可达500°C,采用链轮连接,减速机和卸料器壳体有一定的间隔.
三,电动排灰阀可以用在收集物料系统中,作为料仓的卸料器.
星型排灰阀安装尺寸图:

电动排灰阀安装尺寸图:

星型排灰阀参数表:

型号
数据
名称
YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量 L/r
2
4
6
8
10
12
14
16
18
20
26
30
r/min
Z型
33 也可按用户要求订作
工作温度℃
T≤80℃
物料
粉状,颗粒状


型号
Y801-4
Y802-4
Y90S-4
Y90L-4
Y100
L1-4
Y100
L1-4
KW
0.55
0.75
1.1
1.5
2.2
3
r/min
1390
1400
1430
重量
53
71
86
101
121
141
161
181
191
221
251
301

电动排灰阀A型外形尺寸:

型号 A B C E F M H h ф
YJD02型 240 200 150 650 420 122.5 225 12 9
YJD04型 260 230 180 758 526 140 280 15 11
YJD06型 280 250 200 778 536 150 300 15 11
YJD08型 300 270 220 798 546 160 320 15 13
YJD10型 320 290 240 880 628 170 340 18 13
YJD12型 340 310 260 900 638 180 360 18 17
YJD14型 360 330 280 920 648 190 380 20 17
YJD16型 380 350 300 960 678 200 400 20 17
YJD18型 400 370 320 980 688 220 440 22 17
YJD20型 420 390 340 1000 698 230 460 22 17
YJD26型 480 450 400 1150 740 260 520 24 17
YJD30型 520 490 440 1190 755 280 560 24 17

星型排灰阀B型外形尺寸:

型号 фA фB фC E F M H h ф
YJD02型 250 210 150 650 420 122.5 225 12 9
YJD04型 280 240 180 758 526 140 280 15 11
YJD06型 300 260 200 778 536 150 300 15 11
YJD08型 320 280 220 798 546 160 320 15 13
YJD10型 340 300 240 880 628 170 340 18 13
YJD12型 360 320 260 900 638 180 360 18 17
YJD14型 380 340 280 920 648 190 380 20 17
YJD16型 400 360 300 960 678 200 400 20 17
YJD18型 420 380 320 980 688 220 440 22 17
YJD20型 440 400 340 1000 698 230 460 22 17
YJD26型 500 460 400 1150 740 260 520 24 17
YJD30型 540 500 440 1190 755 280 560 24 17
