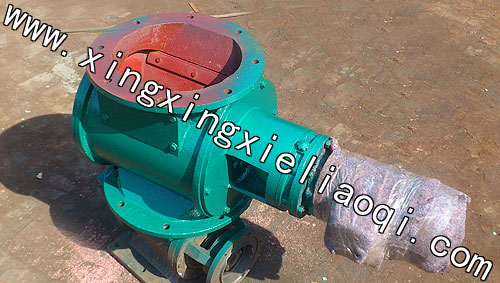

电动旋转供料器俗称关风机,卸料器,旋转给料阀,旋转卸料阀,旋转阀等,是散状物料输送的主要设备.以可靠性强,价格实惠等优点广泛应用在粮食加工,化工原料,塑料冶金,能源矿业,建材水泥,码头等行业.啤酒厂麦芽车间,酿造车间输送大麦,麦芽等均使用供料器. 电动旋转供料器适用于建材,冶金,石化,电力等行业的粉粒体物料排料或给料系统,由外壳,叶轮,主轴,端盖等零部件装配而成. 供料器,电动旋转供料器适用于建材,冶金,石化,电力等行业的粉粒体物料排料或给料系统,作为各类除尘设备的锁气卸灰装置及各种烘干机,磨机,料仓,筒库,闭式输送系统锁气给料装置,防止空气窜流和均匀定量给料设备使用.电动旋转供料器连接法兰形式一般为圆形或方形,也可按用户的要求进行非标尺寸.旋转给料器根据物料的特性与用途和使用条件的不同,有多种结构型式,选型要根据被输送物料的特性如粒度大小,黏附性,温度,湿度等来决定的.
电动旋转供料器采用优质钢板和不锈钢板焊接制造或采用铸造一次成型,采用多片具有密封结构的叶片及合理的排气设计,旋转阀用在气力输送系统中,对于正压输送系统或负压输送系统,旋转阀可以均匀连续地向输送管供料.旋转阀非常适用于正,负压气力输送系统,脉冲除尘设备和精密喂料等场合.旋转给料器具有结构紧凑,造型美观,锁气性好,工作平稳,落料均匀,轻便节能等特点.
开机检查
电动旋转供料器开机后,必须检查传动系统运行状,况运行时噪音应很小,无异常声音.电机及减速器轴承运行可靠,温度应≤环境温度+70℃.润滑油位应在1胆～2/3处,如果油位低应补充.联轴器,键应完好无损.
旋转供料器停机检修
电动旋转供料器打开上盖检查润滑油油质及油位,润滑钠应无杂质,不变质.如果有杂质应及时更换,油位控制在1/2- 2/3处.检查电机与蜗杆联轴器的同心度,同心度偏差<O.1Omm.检查联轴器保险弹簧,联轴器弹簧应无断裂,完好无损.检查联轴器是否有影响运行的缺陷,联轴器应无严重磨损.检查键,键槽磨损情况,键,键槽应无严重磨损.检查减速器减速螺栓是否紧固.检查减速器壳体有无破损,裂纹.检查转子有无破损.
安装尺寸图:
电动旋转供料器安装尺寸图:
参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
电动旋转供料器A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
