翻板阀的灰斗卸料装置及各种磨机,烘干机,料仓等设备的给卸料装置,防止野风吹入.
翻板阀采用钢板焊接结构,配重杆自复位机构,结构紧凑,工作平稳可靠.翻板阀的阀板在物料重力作用下自动开启,物料下落后,配重杠杆系统使阀板自动复位,防止野风吹入,从而完成物料的输送.
翻板阀(也称双阀式电锁器,双重锁电阀或电动双门卸料器等),它利用上下阀门的不同时开关防止空气窜流和平衡阀机及增压阀的助流作用,使该设备既能连续脉动给料的同时又具有锁气的功能,以满足气力输送粉粒体物料的要求. 本系列阀门采用钢板焊接结构,有连杆,曲柄,传动机构,及复位机构,结构紧凑,工作平稳可靠.

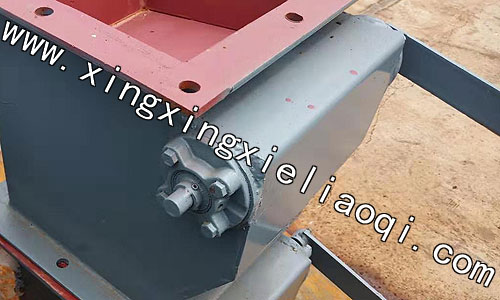

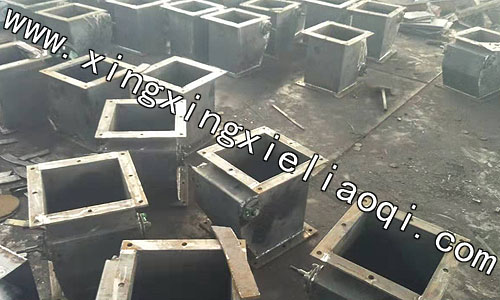

重锤翻板卸灰阀壳体。

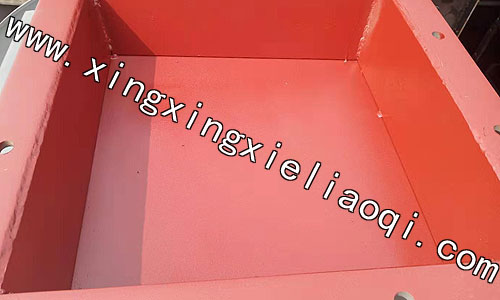

双层重锤翻板卸灰阀法兰和阀板。

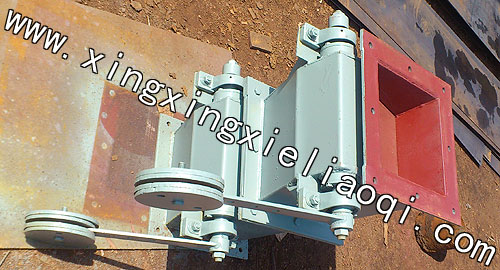

重锤式锁风翻板卸灰阀轴承。

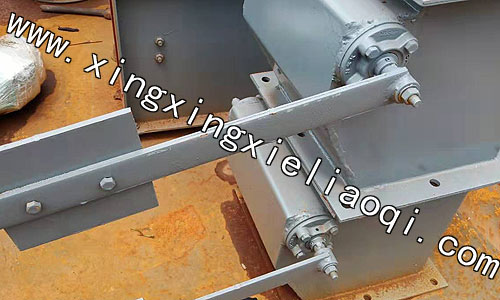

重锤翻板卸灰阀重锤和轴承。

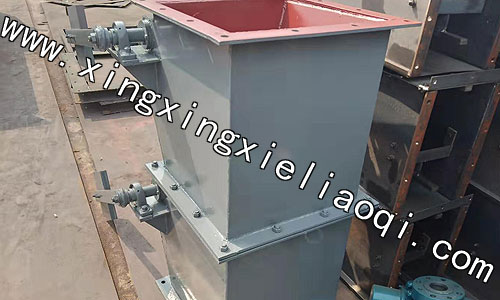

双层重锤翻板卸灰阀背面。

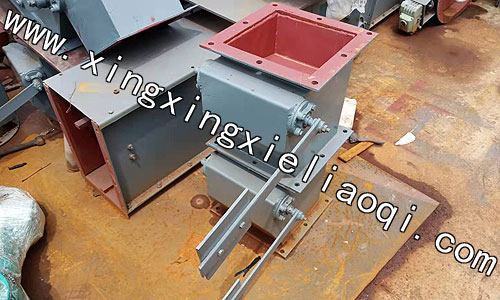

重锤式锁风翻板卸灰阀正面。
翻板阀是一种新型的除尘理想设备,能和各种执行机构合配套使用,满足不同的场合和工矿的要求.具有卸灰彻底,密封性好,重量轻,结构简单,动作灵敏等特点.广泛应用于矿山,电力,冶金,建材,化工,轻工等行业.
翻板阀与智能控制器组合使用,具有卸灰间隔时间可调,故障自动报警,卡料自动排除,电机自动保护等功能,同时还可实现远控,集控和与微机控制,现场控制.
翻板阀主要性能:
适用温度:≤100℃;≤150℃;≤300℃
适用介质:固体小颗粒,粉末物料
电源电压:380V.AC
气源气压：0.4-0.6MPa
启闭时间:1-60秒可调
翻板阀安装尺寸图:
翻板阀参数表:
A |
B |
C |
A1 |
B1 |
C1 |
H1 |
H |
L |
L1 |
L2 |
N-φ |
工作温度 （Work temperature） |
卸灰量 (M3/h) |
φ300 |
φ260 |
φ200 |
290×290 |
250×250 |
200×200 |
750 |
375 |
445 |
180 |
2605 |
8-φ15 |
≤150℃
|
3 |
φ400 |
φ360 |
φ300 |
412×412 |
350×350 |
300×300 |
900 |
450 |
606 |
230 |
320 |
8-φ18 |
6 |
|
φ420 |
φ380 |
φ320 |
432×432 |
370×370 |
320×320 |
920 |
460 |
636 |
240 |
330 |
8-φ18 |
8 |
|
φ500 |
φ460 |
φ400 |
512×512 |
450×450 |
400×400 |
1100 |
550 |
756 |
370 |
370 |
8-φ18 |
16 |
|
φ660 |
φ610 |
φ500 |
660×660 |
610×610 |
500×500 |
1300 |
650 |
878 |
420 |
420 |
16-φ20 |
24 |
|
φ746 |
φ702 |
φ630 |
746×746 |
702×702 |
630×630 |
1600 |
800 |
943 |
485 |
485 |
20-φ20 |
35 |
