当前位置:首页 - 产品目录 - 卸料装置系列

星型卸料装置,星形卸料装置,YJD星型卸料装置

YJD星型卸料装置是除尘设备排灰,送风及其他设备给料的主要设备,适用于粉状物料和颗料状物料.


星形卸料装置也称关风器,星型卸料装置适用于将压力状态下的粉尘或者说颗粒状物连续地顺利地排入大气,是气力输送和通风除尘网络中的一种重要设备.
星型卸料装置,星形卸料装置,YJD星型卸料装置主要工作件是旋转的叶轮,既起着输送物料的作用,又担负密封作用.它具有造型美观大方,结构紧凑合理,使用安全可靠,重量轻,容量大,动力消耗低等特点.
星形卸料装置又名星型卸料装置(星型卸料器),它由电机,齿差行星减速器(X)或针纶摆线减速机(Z)与转龙式卸料器三部分组成.共有两个系列,60种规格.进出口法兰的为A型,圆形的为B型.

星型卸料装置详细介绍

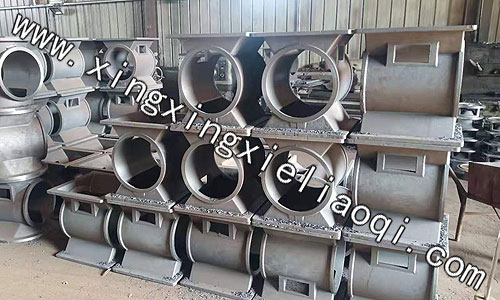

星型卸料装置壳体。

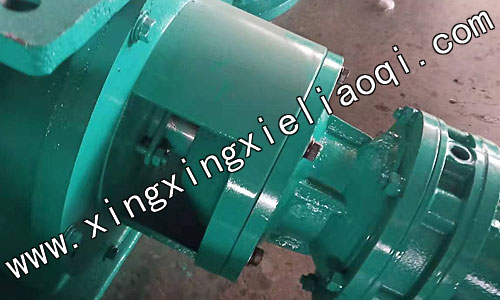

星形卸料装置前后盖。

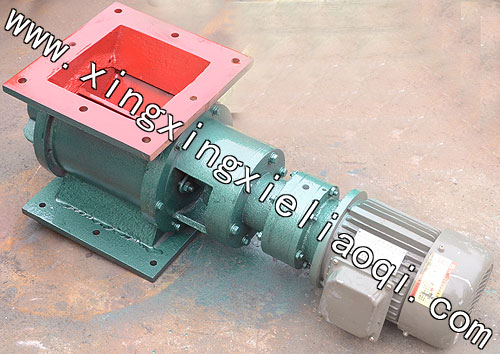

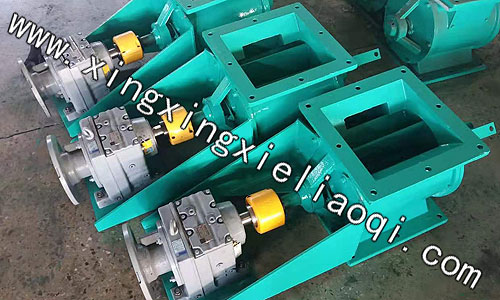

YJD星型卸料装置电机,减速机。接盘。

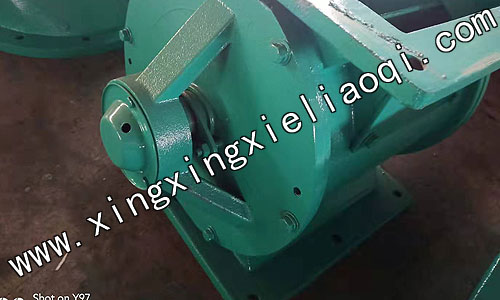

星型卸料装置前盖。

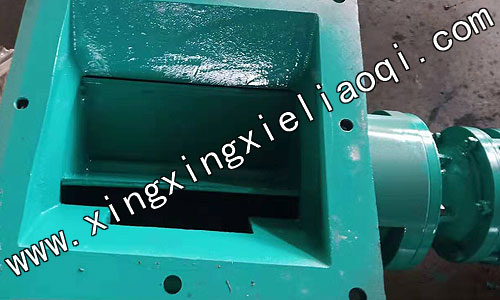

星形卸料装置阀体。

YJD星型卸料装置后盖。

星型卸料装置双接盘式。

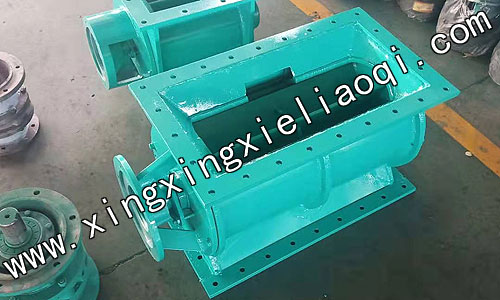

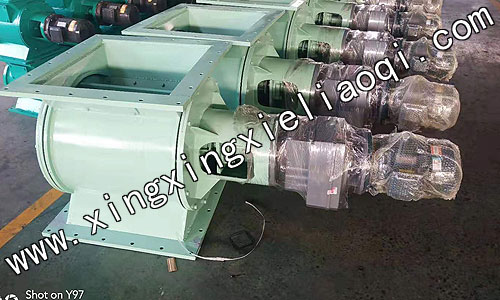

星形卸料装置长方形。

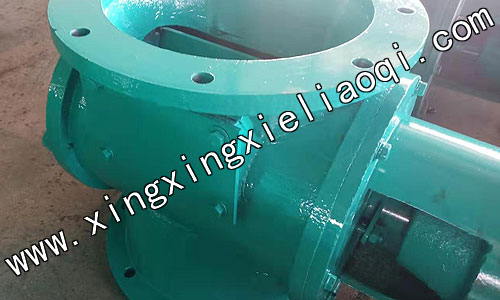

YJD星型卸料装置圆形检查口。

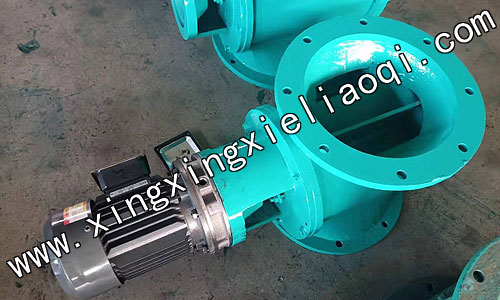

星型卸料装置简型。

星形卸料装置简型。

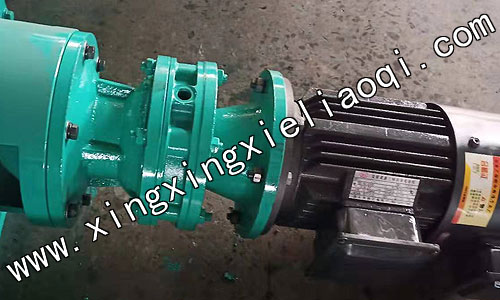

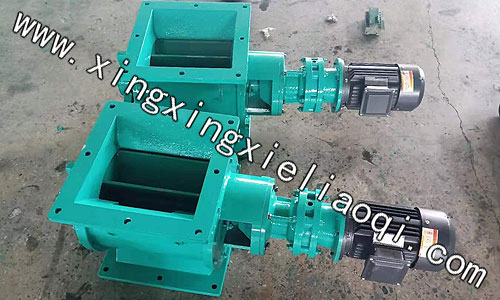

YJD星型卸料装置联轴器,齿轮减速机。

星型卸料装置齿轮减速机焊接工艺。

星形卸料装置链条式。

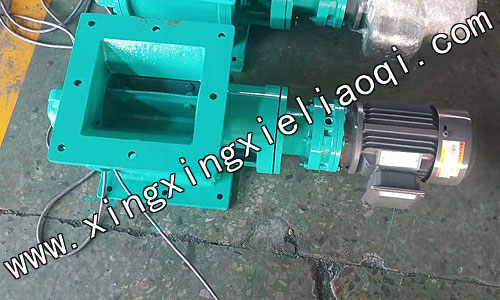

YJD星型卸料装置方形。
星形卸料装置性能优势及特点
1,星形卸料装置本产品加工精度高,具有锁气功能,可用于粉碎,分级系统的粉料定量供料器,又可作为分离,收尘等系统的卸料器,或用于压送式,吸送式气力输送系统.
2,星形卸料装置带有压力平衡装置,可用在正压,负压输送系统.
3,星形卸料装置可采用铸铁,铸钢,不锈钢,钛钢等多种材质,法兰口可为方形或圆形等多种结构形式,满足用户不同需求.
4,星形卸料装置当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而在下部卸出,因此,星型卸料器可以定量而连续地卸料.
5,星形卸料装置常用在气力输出系统中,对于压力输出系统或负压输出系统,星型卸料器可以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料器的上,下部气压隔断而起到锁气作用. 因此,星型卸料器是气力输送系统中常用业的工程项目择优选用.
星形卸料装置可以用在收集物料系统中,作为料仓的卸料器,星型卸料器目前国内最先进的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保,冶金,化工,粮食,水泥,筑路,干燥设备等工业行业的工程项目择优选用.
星形卸料装置安装尺寸图:

YJD星型卸料装置安装尺寸图:

星型卸料装置参数表:

型号
数据
名称
YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量 L/r
2
4
6
8
10
12
14
16
18
20
26
30
r/min
Z型
33 也可按用户要求订作
工作温度℃
T≤80℃
物料
粉状,颗粒状


型号
Y801-4
Y802-4
Y90S-4
Y90L-4
Y100
L1-4
Y100
L1-4
KW
0.55
0.75
1.1
1.5
2.2
3
r/min
1390
1400
1430
重量
53
71
86
101
121
141
161
181
191
221
251
301

星形卸料装置A型外形尺寸:

型号 A B C E F M H h ф
YJD02型 240 200 150 650 420 122.5 225 12 9
YJD04型 260 230 180 758 526 140 280 15 11
YJD06型 300 250 200 778 536 150 300 15 11
YJD08型 300 270 220 798 546 160 320 15 13
YJD10型 320 290 240 880 628 170 340 18 13
YJD12型 340 310 260 900 638 180 360 18 17
YJD14型 360 330 280 920 648 190 380 20 17
YJD16型 380 350 300 960 678 200 400 20 17
YJD18型 400 370 320 980 688 220 440 22 17
YJD20型 420 390 340 1000 698 230 460 22 17
YJD26型 480 450 400 1150 740 260 520 24 17
YJD30型 520 490 440 1190 755 280 560 24 17

YJD星型卸料装置B型外形尺寸:

型号 фA фB фC E F M H h ф
YJD02型 250 210 150 650 420 122.5 225 12 9
YJD04型 280 240 180 758 526 140 280 15 11
YJD06型 300 260 200 778 536 150 300 15 11
YJD08型 320 280 220 798 546 160 320 15 13
YJD10型 340 300 240 880 628 170 340 18 13
YJD12型 360 320 260 900 638 180 360 18 17
YJD14型 380 340 280 920 648 190 380 20 17
YJD16型 400 360 300 960 678 200 400 20 17
YJD18型 420 380 320 980 688 220 440 22 17
YJD20型 440 400 340 1000 698 230 460 22 17
YJD26型 500 460 400 1150 740 260 520 24 17
YJD30型 540 500 440 1190 755 280 560 24 17
