链式回转阀运转平稳,噪音低.由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大改善.本厂也可按用户要求设计制造星型卸料器.该系列卸料器具有造型美观大方,结构紧凑合理,使用安全可靠,重量轻,容量大,动力消耗低等特点.广泛用于环保,食品,饲料,冶金,化工,储运及其它工业中的气力输送或通风除尘网路卸料器之排料,排尘.链式卸灰阀通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖,体积 小,重量轻.链式卸料器,链式回转阀,链式卸灰阀运转可靠平稳,噪音低,故障少,寿命长,齿合件采用球墨铸铁与轴承钢等.使用性能好,耐磨性高.

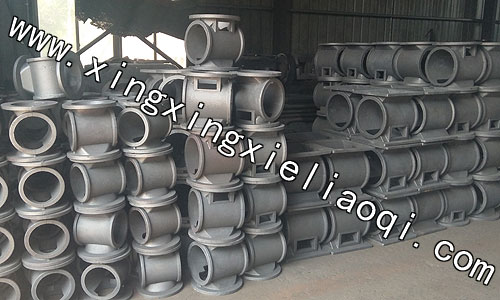

链式卸料器壳体。

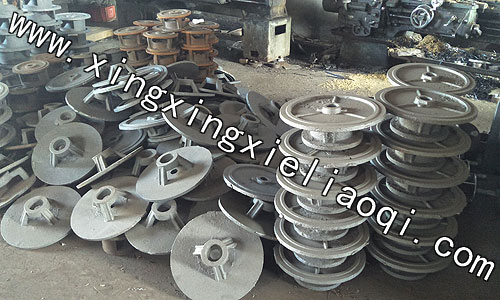

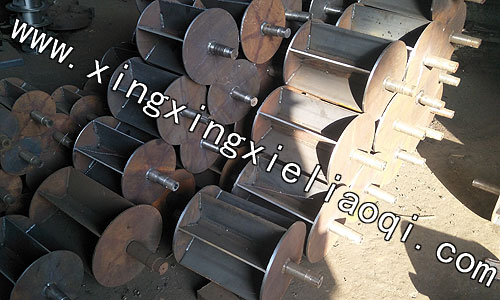

链式回转阀转子。

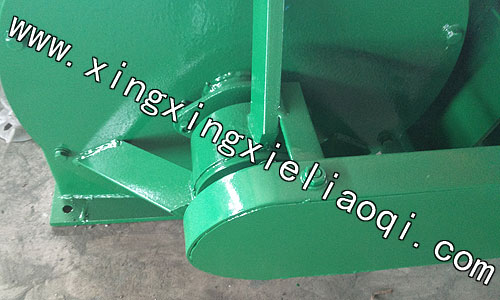

链式卸灰阀前后盖。

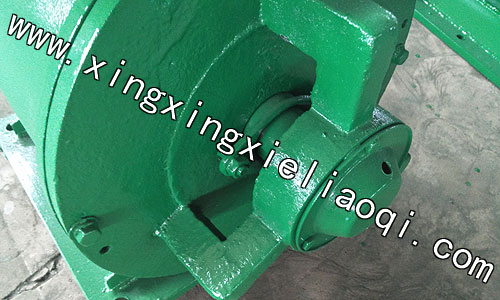

链式卸料器后盖和密封压盖。

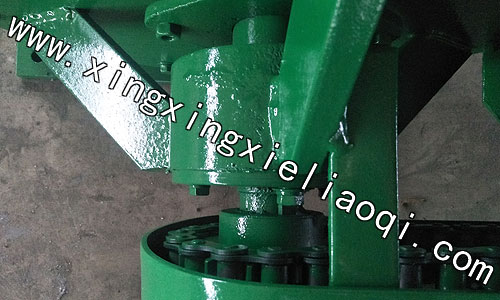

链式回转阀前盖，链条。
链式卸灰阀弯板。

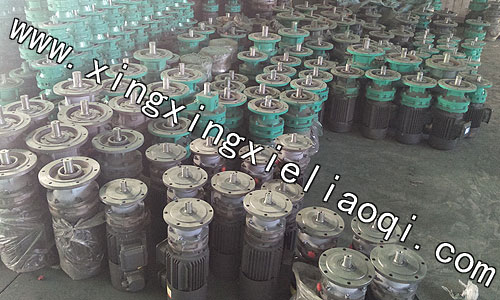

链式卸料器电机减速机。

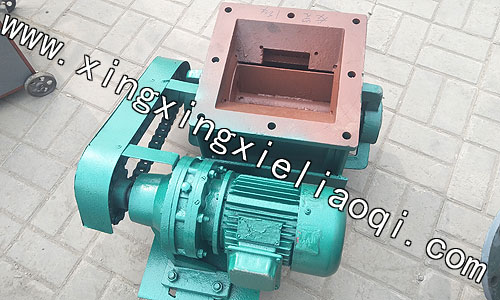

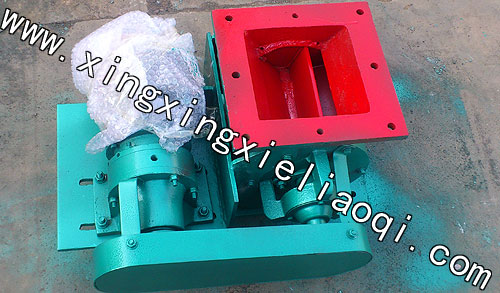

链式回转阀,链式卸灰阀方形。
链式回转阀的工作原理及特点：
(1)链式卸灰阀轴承,齿箱,远离阀体,避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件,润滑系统的使用寿命.
(2)本机具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转.
链式卸料器,链式回转阀,链式卸灰阀安装尺寸图:
链式回转阀安装尺寸图:
链式卸灰阀参数表:
型号
数据
名称 |
YJD
2 |
YJD
4 |
YJD
6 |
YJD
8 |
YJD
10 |
YJD
12 |
YJD
14 |
YJD
16 |
YJD
18 |
YJD
20 |
YJD
26 |
YJD
30 |
|
卸料量 L/r |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
26 |
30 |
|
r/min |
Z型 |
33 也可按用户要求订作 |
|||||||||||
工作温度℃ |
T≤80℃ |
||||||||||||
物料 |
粉状，颗粒状 |
||||||||||||
电 机 |
型号 |
Y801-4 |
Y802-4 |
Y90S-4 |
Y90L-4 |
Y100 L1-4 |
Y100 L1-4 |
||||||
KW |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
|||||||
r/min |
1390 |
1400 |
1430 |
||||||||||
重量 |
53 |
71 |
86 |
101 |
121 |
141 |
161 |
181 |
191 |
221 |
251 |
301 |
|
链式卸料器A型外形尺寸:
| 型号 | A | B | C | E | F | M | H | h | ф |
| YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
链式回转阀B型外形尺寸:
| 型号 | фA | фB | фC | E | F | M | H | h | ф |
| YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 15 | 13 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 17 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
| YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
